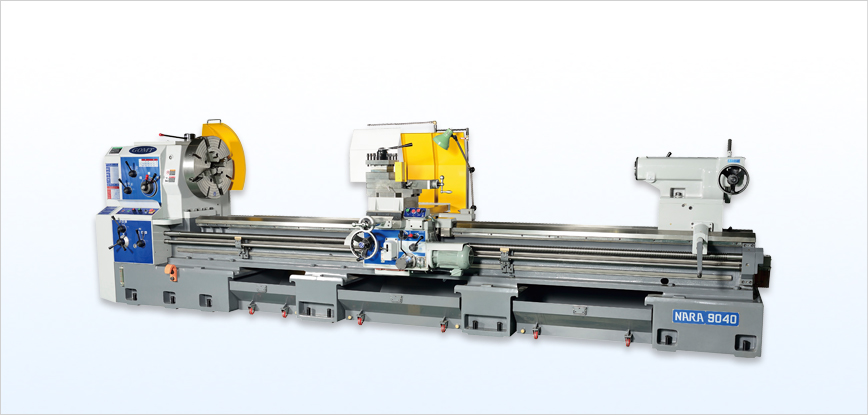

NARA 900   SERIES

NARA 9020, 9030, 9040, 9050, 9060, 9080

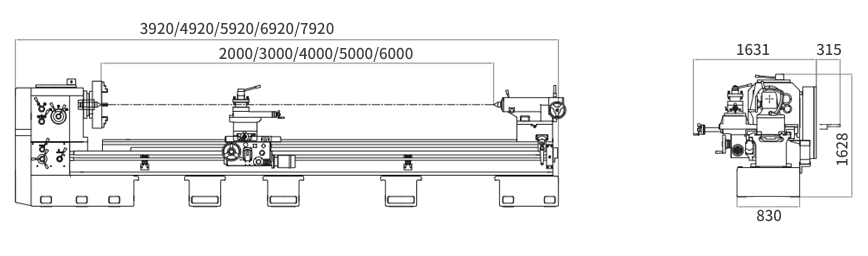

평면도 (front view)

주요사항

01
표준부속품
  • 전자브레이크장치
  • 체인지기어
  • 주축 슬리브(No.7)
  • 주축 센터(No.6)
  • 4본단동척(24")
  • 심압대 2단 감속장치
  • 작업등
  • 절삭유 공급장치
  • 왕복대 급속 이송장치
  • 갭베드
  • 자동급유 윤활장치(BED SLIDE)
  • 촌동 스위치
  • 설치공구 및 공구박스
02
선택부속품
  • 면판(850mm)
  • 회전센타(No. 6)
  • 4본 단동척(18", 20", 28", 32")
  • 3본 연동척(14", 16")
  • 테이퍼 절삭 장치
  • 자동이송 스톱퍼 장치
  • 고정 방진구 METAL JAW
    (20-245, 170-420, 400-600mm)
  • 고정 방진구 ROLLER JAW
    (20-245, 170-420, 400-600mm
  • 이동 방진구(소, 대형)
  • 디지털 스케일(2축/3축)
03
특별사양
  • 스윙 1000mm type
  • 양 센터 거리 BC > 6000mm 이상
항목 단위 NARA 900 series
9020 9030 9040 9050 9060 9080
스윙 베드상 스윙 mm Ø 900 (Ø1000)
왕복대상 스윙 mm Ø 680 (Ø730)
갭상 스윙 mm Ø 1,300 (Ø1350)
양 센터 거리 mm 2,000 3,000 4,000 5,000 6,000 8,000
주축 주축단 형식 ASA A1-11
주축 관통경 mm Ø 120
주축내경 테이퍼 M.T 7
센터의 테이퍼 M.T 6
주축 속도 변환수 STEPS 12
주축 속도 범위 rpm 15-750 (OPTION : 저속10-500, 고속20-1,000)
이송 자동이송 변환수 Kinds 표준 40종 2배이송 40종
세로 이송범위(보통) mm/rev 0.04-1.26
세로 이송범위(2배 이송) mm/rev 0.08-2.50
가로 이송범위(보통) mm/rev 0.02-0.63
가로 이송범위(2배 이송) mm/rev 0.04-1.25
왕복대 공구대 이동거리 mm 250
왕복대 이동거리(횡이송) mm 560
바이트 크기 mm 32 * 32
나사절삭 리드 스크류 mm Ø 50 * P=12
미터 나사 mm/pitch 1-28
인치 나사 T.P.I 28-1
DP 나사 D.P 56-2
모듈 나사 M 0.5-14
심압대 스핀들 지름 mm Ø 120
심압대 테이퍼 MT 6
심압대 최대 이동거리 mm 250
베드 베드 길이 mm 3,650 4,650 5,650 6,650 7,650 9,650
베드 폭 mm 550
동력 주 전동기(브레이크 모터) Kw 15 * 4P
설치면적 폭 * 길이 mm 1950*3920 1950*4920 1950*5920 1950*6920 1950*7920 1950*9920
높이 mm 1630
제품중량 Kgs 5,400 5,900 6,400 7,000 7,800 8,900

※(    )는 옵션사양
