NARA 600   SERIES_2

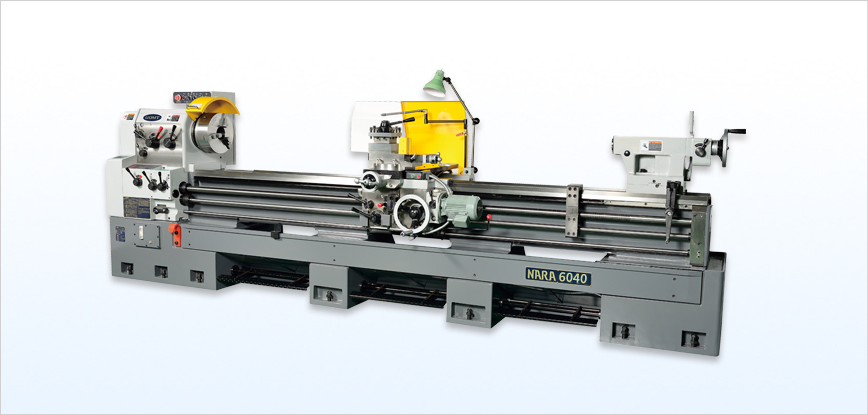

NARA 6010, 6015, 6020, 6025, 6030, 6040

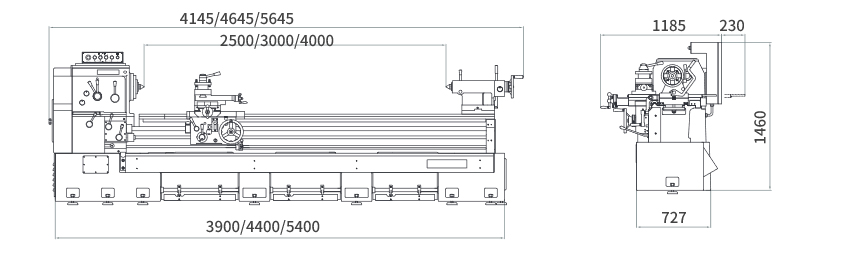

평면도 (front view)

주요사항

01
표준부속품
  • 3본연동척 10" (후렌지포함)
  • 주축 슬리브/센터(No.7/5)
  • 초경센터 MT5
  • 회전센터 MT5
  • 체인지기어 50T, 72T
  • 절삭유 급유장치
  • 작업등
  • 왕복대 스토퍼 장치
  • 왕복대 Z축 급이송 장치
  • 촌동스위치
  • 심압대 2단 감속장치/이송장치
  • 설치공구/공구박스
  • KCS인증 안전커버
02
선택부속품
  • 3본연동척 (12", 14")
  • 4본단동척 (14", 16", 18')
  • Oversized 고정방진구(Ø 300 : METAL/ROLLER)
  • 왕복대 MICRO STOPPER
  • 디지털 스케일(2축, 3축)
  • 테이퍼 절삭장치
  • 스플래쉬가드(후방)
  • 갭베드(790mm)
  • 고정방진구 (Ø 250 : METAL/ROLLER)
  • 이동방진구 (Ø 100 : METAL)
  • 체이싱다이얼
  • 웜기어(14T, 15T)
  • 배면공구대
  • 도면걸이
항목 단위 NARA 600 series
6030 6040
스윙 베드상 스윙 mm Ø 600
종송대 스윙 mm Ø 360
갭상 스윙 mm (Ø 790)
양 센터 거리 mm 3,000 4,000
주축 주축단 형식 ASA A1-8
주축 관통경 mm Ø 73 (Ø 82)
주축내경 테이퍼 M.T 7
센터의 테이퍼 M.T 5
주축 속도 변환수 step 12
주축 속도 범위 r.p.m 30-1400
나사절삭 리드스크류(직경 * 피치) mm Ø 40 * P6
인치 나사 T.P.I 4-56
미터 나사 mm 0.5-7
DP 나사 D.P 8-112
모듈 나사 M 0.25-3.5
이송 속도단수 step 48
전후 이송량 mm/rev 0.04-0.345
좌우 이송량 mm/rev 0.08-0.69
왕복대 왕복대 전후 이동량 mm 350
공구대 좌우 이동량 mm 156
사용공구 크기 mm 25 * 25
심압대 스핀들 이동거리 mm 200
심압대 테이퍼 M.T 5
베드 mm 427
길이 mm 4140 5140
모터 주축 kW 7.5
절삭유 펌프 W 100
설치면적 폭 * 길이 mm 1450 * 4645 1450 * 5645
높이 1460
제품중량 Kgs 3490 3970

※(    )는 옵션사양
