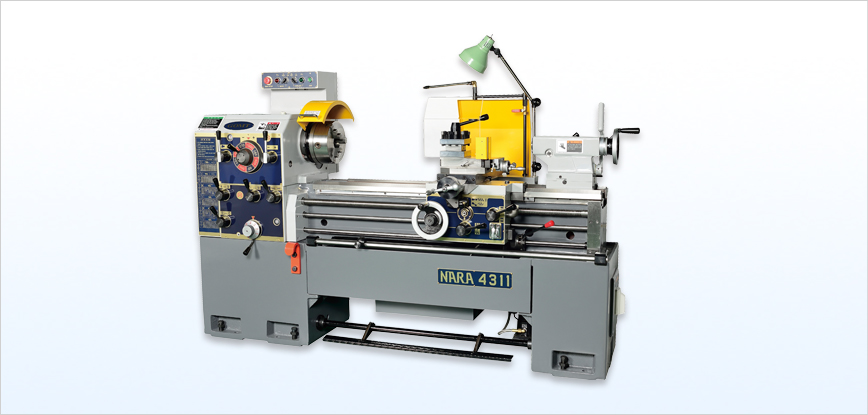

NARA 430   SERIES

NARA 4308, 4311

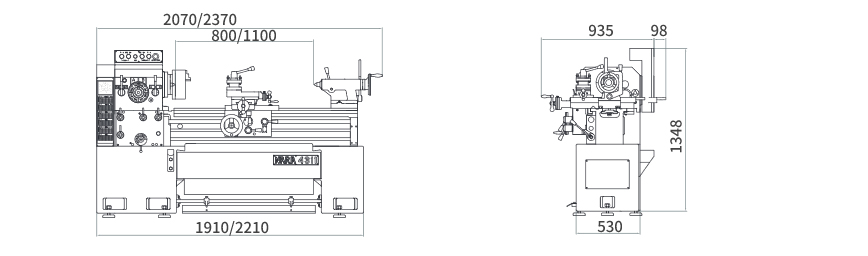

평면도 (front view)

주요사항

01
표준부속품
  • 3본연동척 9" (후렌지포함)
  • 주축슬리브/센터(No6/4)
  • 초경센터 MT4
  • 회전센터 MT4
  • 체인지기어 (70T, 72T)
  • 절삭유 급유장치
  • 작업등
  • 왕복대 스토퍼 장치
  • 촌동스위치
  • 설치공구/공구박스
  • KCS인증 안전커버
02
선택부속품
  • 3본연동척(7", 10")
  • 4본단동척(8", 10", 12")
  • 고정방진구 (Ø 160 : METAL/ROLLER)
  • 이동방진구 (Ø 95 : METAL)
  • 면판 (Ø 430)
  • 왕복대 MICRO STOPPER
  • 디지털 스케일(2축, 3축)
  • 테이퍼 절삭장치
  • 심압대 2단 감속장치
  • 스플래쉬가드(후방)
  • 체이싱다이얼
  • 웜기어 (14T, 15T)
  • 배면공구대
  • 도면걸이
항목 단위 NARA 430 series
4308 4311
스윙 베드상 스윙 mm Ø 430
종송대 스윙 mm Ø 240
갭상 스윙 mm *
양 센터 거리 mm 800 1100
주축 주축단 형식 ASA A1-6
주축 관통경 mm Ø 60
주축내경 테이퍼 M.T 6
센터의 테이퍼 M.T 4
주축 속도 변환수 step 8
주축 속도 범위 r.p.m 60-1500 (70-1800)
나사절삭 리드스크류(직경 * 피치) mm Ø 32 * P6
인치 나사 T.P.I 4-56
미터 나사 mm 0.5-7
디피나사 D.P 4-56
모듈 나사 M 0.5-7
이송 속도단수 step 32
전후 이송량 mm/rev 0.019-0.271
좌우 이송량 mm/rev 0.039-0.541
왕복대 왕복대 전후 이동량 mm 245
공구대 좌우 이동량 mm 135
사용공구 크기 mm 20 * 20
심압대 스핀들 이동거리 mm 165
심압대 테이퍼 M.T 4
베드 mm 300
길이 mm 1700 2000
모터 주축 kW 3.7
절삭유 펌프 W 100
설치면적 폭 * 길이 mm 1050 * 2070 1050 * 2370
높이 1350
제품중량 Kgs 1580 1600

※(    )는 옵션사양
